توضیحات محصول

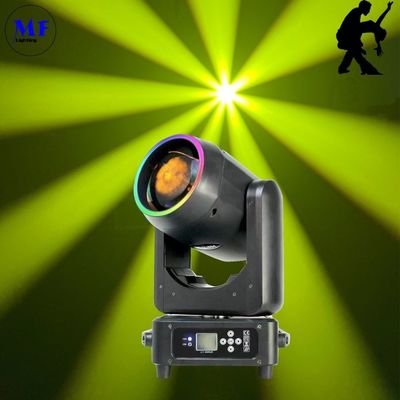

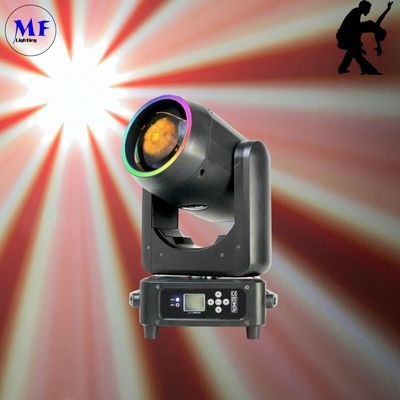

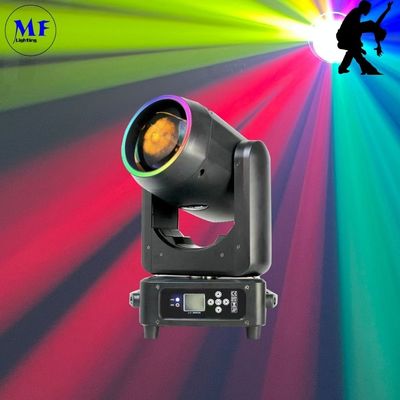

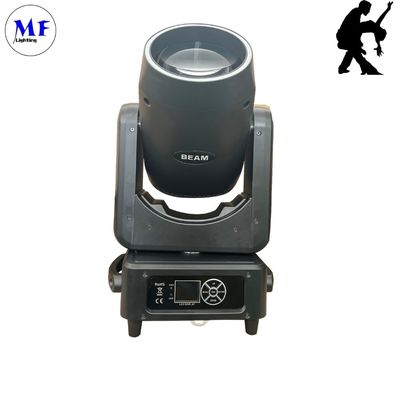

MF-DM200W LMBچراغ روشن کننده صحنه LED
مشخصات:
جدول کانال
|
کانال
|
24 الگوی کانال
|
| 1 |
رنگ
|
| 2 |
استروب
|
| 3 |
کم نور
|
| 4 |
گوبو
|
| 5 |
پريزم 1
|
| 6 |
پريزم 2
|
| 7 |
پريزم 1 چرخش
|
| 8 |
پريزم 2 چرخش
|
| 9 |
سرد و رنگارنگ
|
| 10 |
تمرکز کن
|
| 11 |
X
|
| 12 |
X خوب
|
| 13 |
Y |
| 14 |
و خوب
|
| 15 |
سرعت XY
|
| 16 |
تنظیم مجدد
|
| 17 |
کمر نور LED
|
| 18 |
لامپ های LED
|
| 19 |
LED قرمز
|
| 20 |
رنگ سبز LED
|
| 21 |
LED آبی
|
| 22 |
مکرون رنگ LED
|
| 23 |
صحنه LED
|
| 24 |
سرعت صحنه LED
|
مشخصات فنی
|
ولتاژ
|
AC200-240v 50/60Hz |
|
قدرت منبع نور
|
200 وات
|
|
دیسک رنگی
|
هر دیسک رنگی شامل 14 صفحه رنگی + نور سفید است
|
|
صفحه الگویی
|
10 گوبو با 3 لیوان گوبو + سفید
|
|
حالت کنترل
|
DMX512/ استاد-غلام/خودکار
|
|
IP
|
20
|
|
حفاظت
|
حفاظت از گرم شدن بیش از حد
|
|
540 درجه تحریف، 270 درجه شیب
|
اشتباه رایج:
با توجه به برخی از اشتباهات رایج، راه حل های مربوط به آن ارائه می شود. مشکلات حل نشدنی باید توسط متخصصان حل شود. چراغ را قطع کنید. قبل از نگه داشتنش.
1لامپ روشن نيست
بررسی کنید که ولتاژ متناسب با لامپ نصب شده است.
بررسی کنید که آیا اتصال برق یا سوئیچ کنترل لامپ در تماس بد است یا خیر.
بررسی کنید که آیا منبع برق کافی نیست.
مطمئن شو که کنترل کننده DMX512 داره دستورات رو میفرسته
2چراغ بعد از تنظیم مجدد عادی کنترل کنسول را قبول نمی کند.
بررسی کنید که مقدار آدرس شروع دیجیتال لامپ و گزینه های عملکرد درست است.
بررسی کنید که آیا اتصال خط کنترل ارتباطات درست است، خط ارتباطی بیش از حد طولانی است یا قطع شده است.
بررسی کنید که آیا تجهیزات کنترل بی اعتبار است، بررسی کنید که آیا تقویت کننده سیگنال دسترسی سریالی بی اعتبار است.
بررسی کنید که آیا خط ارتباطی بیش از حد طولانی است یا تجهیزات دیگر با یکدیگر تداخل دارند.
بهینه سازی سیم کشی، کوتاه کردن طول خطوط سیگنال کنترل، ولتاژ بالا و ولتاژ پایین خطوط سیم کشی جداگانه
تقویت کننده های سیگنال اضافه کنید.
خط سیگنال با استفاده از سیم دوقلو محافظ بالا؛
مقاومت پایانی سیگنال (120 اوم) را در انتهای لامپ وصل کنید.
3چراغ روشن نمیشه شروع کرد
بررسی کنید که پارامترهای منبع برق با لامپ مطابقت دارند.
بررسی تماس ضعیف ناشی از تغییر شکل اکستروژن، لرزش و رطوبت قطعات داخلی در فرآیند حمل و نقل طولانی مدت یا سقوط.
لطفاً بررسی کنید که آیا کانکتور اتصال سیم داخلی لامپ از بین رفته یا گشاده شده است.
بررسی کنید که آیا اجزای الکترونیکی لامپ (مانند ترانسفورماتور الکترونیک، صفحه PCB، صفحه کنترل موتور و غیره) شل، مدار کوتاه و سوخته اند.
4در هنگام کار، عملکرد محور X یا Y لامپ طبیعی نیست
مراحل قبل را دنبال کنید تا آنها را یک به یک بررسی کنید.
بررسی کنید که آیا کمربند انتقال که با جهت محور X و Y در لامپ مطابقت دارد، از بین می رود و شکسته می شود.
بررسی کنید که آیا گیرنده بازخورد داده ها (اپتوکوپلر)
که با جهت X و Y در لامپ مطابقت دارد، آسیب دیده است.
ماشين رو دوباره راه بنداز و يه بار دوباره تنظیمش کن
تنظیمات:
|
گزینه ها
|
دستورالعمل ها
|
|
حالت اجرا
|
DMX |
حالت برده: دریافت سیگنال DMX از کنسول یا
دستگاه مرکزی
|
|
بوت استراپی
|
حالت میزبان: خود فعال شده و سیگنال DMX را به برده می فرستد
|
| کنترل صدا |
|
آدرس DMX
|
1-512
|
برای وارد شدن به حالت ویرایش، "OK" را فشار دهید.
صدها رقم انتخاب شده است، و فشار "بالا" و "پایین"
کلید برای تغییر کد آدرس.چاپ "OK" دوباره
برای انتخاب ده ها edit.Press "OK" یک بار دیگر برای انتخاب
ones edit.Press دوباره برای خروج از حالت ویرایش
|
|
بازنشستن موتور
|
خاموش |
|
| در |
تنظیم مجدد لامپ
|
|
حالت کانال
|
24CH
|
حالت 24 کانال
|
|
زبان
|
چینی ها |
به رابط چيني تنظیم شده
|
| انگلیسی |
تنظیم به رابط انگلیسی
|
|
فلپ کردن صفحه
|
خاموش |
صفحه نمایش جلویی
|
| در |
صفحه نمایش معکوس
|
|
X برعکس
|
خاموش |
|
| در |
|
|
Y - معکوس
|
خاموش |
|
| در |
|
| مبادله XY |
خاموش |
|
| در |
کانال برای تغییر محورهای XY (شامل تراش ها)
|
|
رمزگذاری XY
|
در |
استفاده از یک رمزگذاری کننده (optocoupler) برای قضاوت از مرحله و
به طور خودکار موقعیت را اصلاح کنید
|
| خاموش |
تصحیح موقعیت بدون استفاده از یک رمزگذاری کننده (optocoupler)
|
|
سیگنال DMX
|
صبر کن
|
در حالت اولش ادامه بده
|
|
صفر پاک شده
|
موتور رو برگردون و کار رو متوقف کن
|
|
چرخ رنگ به صورت خطی تغییر می کند
|
در |
چرخ رنگ به صورت خطی تغییر می کند
|
| خاموش |
تغییر غیرخطی چرخ رنگ، تغییر نیمه رنگ
|
|
تنظیمات پیش فرض را بازگرداند
|
|
وقتی دیالوگ تایید را بعد از فشار دادن "OK" مشاهده می کنید،
برای بازگرداندن تنظیمات پیش فرض دوباره OK را فشار دهید
|
نصب:
چراغ های روشنایی را می توان افقی، شیب دار و به صورت زیر و رو قرار داد.توجه به روش نصب در هنگام آویزان کردن قطری و به صورت زیر و رو.
همانطور که در شکل 2 نشان داده شده است، قبل از قرار دادن لامپ، لازم است که ثبات لامپ تضمین شود.در هنگام نصب آویزان کردن عقب، لازم است اطمینان حاصل شود کهلامپ بر روی قاب پشتیبان سقوط نمی کند.قاب پشتیبان و دسته لامپ برای آویزان کردن کمکی برای اطمینان از ایمنی.
چراغ از سقوط و لغزش
هنگام نصب و عیب یابی لامپ ها، عبور عابران پیاده از زیر لامپ ها ممنوع است.به طور منظم بررسی کنید که آیا طناب ایمنی پوشیده شده است و آیا پیچ های قلابگير بيار
شرکت ما هیچ مسئولیتی را برای تمام عواقب ناشی از سقوط قبول نمی کند از چراغ به دلیل نصب ناپایدار آویزان
پنل کنترل
در زیر "تعدیل کد آدرس DMX" به عنوان مثال برای توصیف استفاده از کلید ها استفاده می شود:
1. اگر جریان رابط اصلی نیست، کلید "چپ" را فشار دهید (یک یا چند بار) برای بازگشت به
رابط اصلی
2. در صفحه اصلی، دکمه "بالا" یا "پایین" را فشار دهید تا دکمه "تنظیمات" را انتخاب کنید
3. کلید "OK" را فشار دهید تا وارد رابط "تنظیمات" شوید
4. در رابط " تنظیمات " ، کلید " بالا " یا " پایین " را فشار دهید تا " آدرس DMX " را انتخاب کنید
5. برای وارد شدن به حالت ویرایش، کلید "OK" را فشار دهید
6. کلید "بالا" یا کلید "پایین" را فشار دهید تا کد آدرس DMX را تغییر دهید
7. برای خروج از حالت ویرایش، کلید "OK" را فشار دهید
کاربردها:
چراغ های جلو متحرک وسایل روشنایی متنوعی هستند که در نمایشگاه ها، کنسرت ها، باشگاه های شبانه و سایر رویدادهای سرگرمی مورد استفاده قرار می گیرند.آنها شامل سر های موتور شده ای هستند که می توانند به صورت افقی و عمودی حرکت کنند تا پرتو های نور را هدایت کنندآنها برای روشن کردن هنرمندان، ایجاد اثرات روشنایی پویا و افزایش نمایش های بصری استفاده می شوند.
بسته بندی:
|
نام محصول
|
مقدار |
|
|
1 PCS |
|
خط برق
|
1 BASE |
| راهنمای کاربری |
1 PCS |
سوالات متداول:
سوال1: چه چیزی می فروشید؟
A1: ما کیفیت خوبی از چراغ های فلود، چراغ های بالا، چراغ های ضد انفجار، چراغ های سهگانه، نورهای پایین و سایر محصولات روشنایی را ارائه می دهیم،همچنین خدمات مسئولانه و ضمانت قابل اعتماد پس از فروش.
Q2: آیا چاپ لوگوی من روی محصول چراغ LED درست است؟
A2: بله. ما خدمات ODM و OEM را ارائه می دهیم. لطفا قبل از تولید ما به طور رسمی به ما اطلاع دهید و طراحی را ابتدا بر اساس نمونه ما تأیید کنید.
سوال سوم: چگونه با معیوب برخورد کنیم؟
A3: در طول دوره گارانتی، ما چراغ های جدید را با سفارش جدید برای مقدار کوچک ارسال خواهیم کرد.ما آنها را تعمیر و دوباره به شما ارسال می کنیم یا ما می توانیم در مورد راه حل از جمله تماس مجدد با توجه به وضعیت واقعی صحبت کنیم.
سوال 4: میتونم یک نمونه از چراغ های LED داشته باشم؟
A4: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم. یک نمونه یا نمونه های مخلوط قابل قبول است.
Q5: چه مدت برای ارسال کالا اگر سفارش دهید؟
A5: معمولا 7 روز برای نمونه یا سفارش کوچک، 15 روز کاری برای سفارش عمده، اما گاهی اوقات به مقدار سفارش بستگی دارد.
