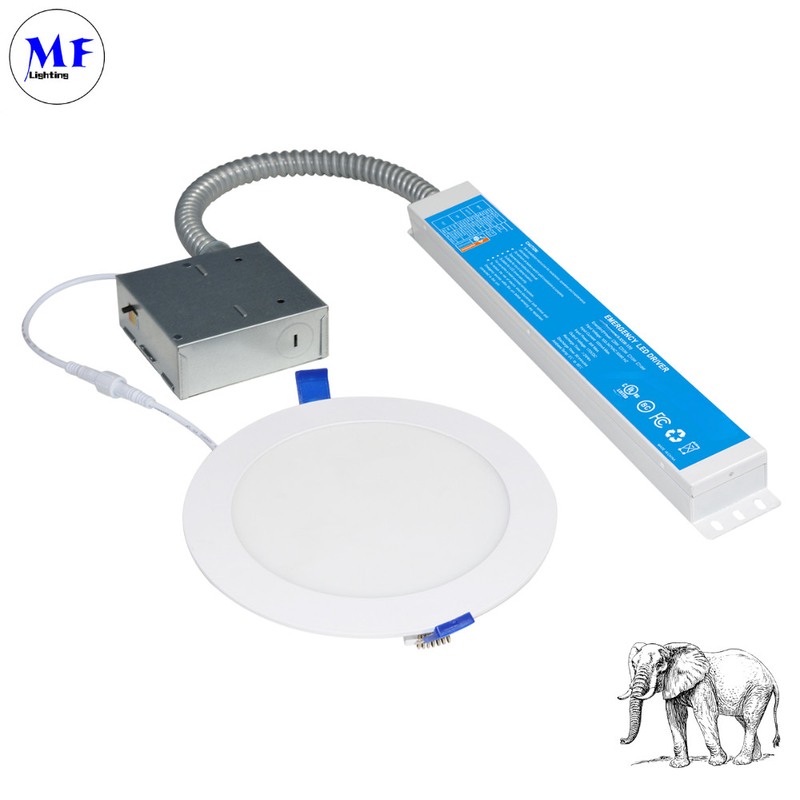

IP40 15W LED بسته باتری اضطراری، بالاست چراغ اضطراری LED برای چراغ‌های پایین‌تاب و چراغ سقفی

توضیحات محصول

IP40 15W چراغ هراس بارست UL لیست شده راننده اضطراری LED برای چراغ سقف

توضیحات محصول

توضیحات

راننده اضطراری LED MF-EM-xxW-170 یک راه حل انرژی پشتیبان قابل اعتماد و متنوع است که برای حفظ روشنایی در طول قطع برق AC طراحی شده است. مطابق با UL924 و CSA C22.2 NO.141 استانداردها،این دستگاه قدرت اضطراری 15W تا 40W را با خروجی ثابت 170V DC ارائه می دهد.، که توسط باتری های لیتیوم یون با دوام طولانی که 90 دقیقه زمان اجرا را فراهم می کند، تغذیه می شود. راننده دارای یک عملکرد خود آزمایشی است.انجام تست های ماهانه اتوماتیک 30 ثانیه ای و آزمایش های سالیانه تخلیه کامل برای اطمینان از قابلیت اطمینان سیستماز گزینه های کنترل متعدد از جمله 0-10V dimming ، dimmers TRIAC و عملکرد مبتنی بر سنسور (DC12V / AC120V) پشتیبانی می کند ، که آن را برای تنظیمات مختلف روشنایی سازگار می کند.با طیف گسترده ای از ولتاژ ورودی (100-347V AC)، حفاظت از بیش از حد درجه حرارت، و یک گارانتی 5 ساله، آن را برای دوام و ایمنی ساخته شده است.و کاربردهای مسکونی که در آن روشنایی اضطراری ضروری است.

مزیت:

انطباق قانونی
UL924 & CSA C22.2 NO.141 برای ایالات متحده / کانادا گواهی داده شده است، اطمینان از ایمنی و قابلیت اطمینان در برنامه های نورپردازی اضطراری.
محدوده قدرت گسترده
ارائه می دهد 15W-40W خروجی اضطراری با 170V DC، پشتیبانی از بار های مختلف روشنایی برای استفاده تجاری / مسکونی.
خودآزمایی عاقلانه
تست های تخلیه ماهانه و سالانه 30 ثانیه ای را به صورت خودکار انجام می دهد و به طور فعال مشکلات سیستم یا باتری را تشخیص می دهد.
سازگاری چند کنترل
با دیمرهای 0-10V، دیمرهای TRIAC و سنسورهای DC12V / AC120V برای ادغام انعطاف پذیر نور کار می کند.
پشتیبان باتری قوی
باتری های لیتیوم یون ۹۰ دقیقه کار می کنند و ۲۴ ساعت شارژ می شوند و همچنین برای ایمنی از بیش از حد درجه حرارت محافظت می کنند.
جمع و جور و دوام
طراحی صرفه جویی در فضا (12.01"×2.36"×1.57") با گارانتی 5 ساله، ساخته شده برای عملکرد طولانی مدت در شرایط سخت.

ویژگی ها
UL برای ما و کانادا ذکر شده است
به UL924 فهرست شده و با CSA C22.2 NO.141 مورد آزمایش قرار گرفته است
خروجی ولتاژ بالا
انطباق CEC با مصرف انرژی کم
قدرت خروجی ثابت
خودآزمایی
باتری: حفاظت از بیش از حد درجه حرارت

مشخصات

​

ولتاژ ورودی	100~347Vac،50/60Hz
جریان ورودی	200 میلی آمکس
قدرت ورودی	حداکثر 12 وات
ولتاژ خروجی	170Vdc
قدرت اضطراری	15W
زمان شارژ	24 ساعت
زمان تخليه	90 دقیقه
باتری	لیتیوم یون 2500mAh-14.8V
تضمین	5 سال
دمای محیط	32 تا 122 درجه فارنهایت ((0.... + 50 درجه سی)
وزن	3.66 پوند ((1.4 کيلوگرم)
درجه IP	IP40

​​

عملیات ((حالت شاخص))	ملاحظات
قرمز جامد ON	سیستم OK/AC OK
چراغ های قرمز (۱ روشن، ۱ خاموش، دوچرخه سواری)	اینورتر کوچک پشتیبان در حال کار استحالت اضطراری
روشن شدن قرمز (0.5s روشن، 0.5s خاموش، دوچرخه سواری)	باتري پيدا نشده، باتري رو چک کنيدارتباط

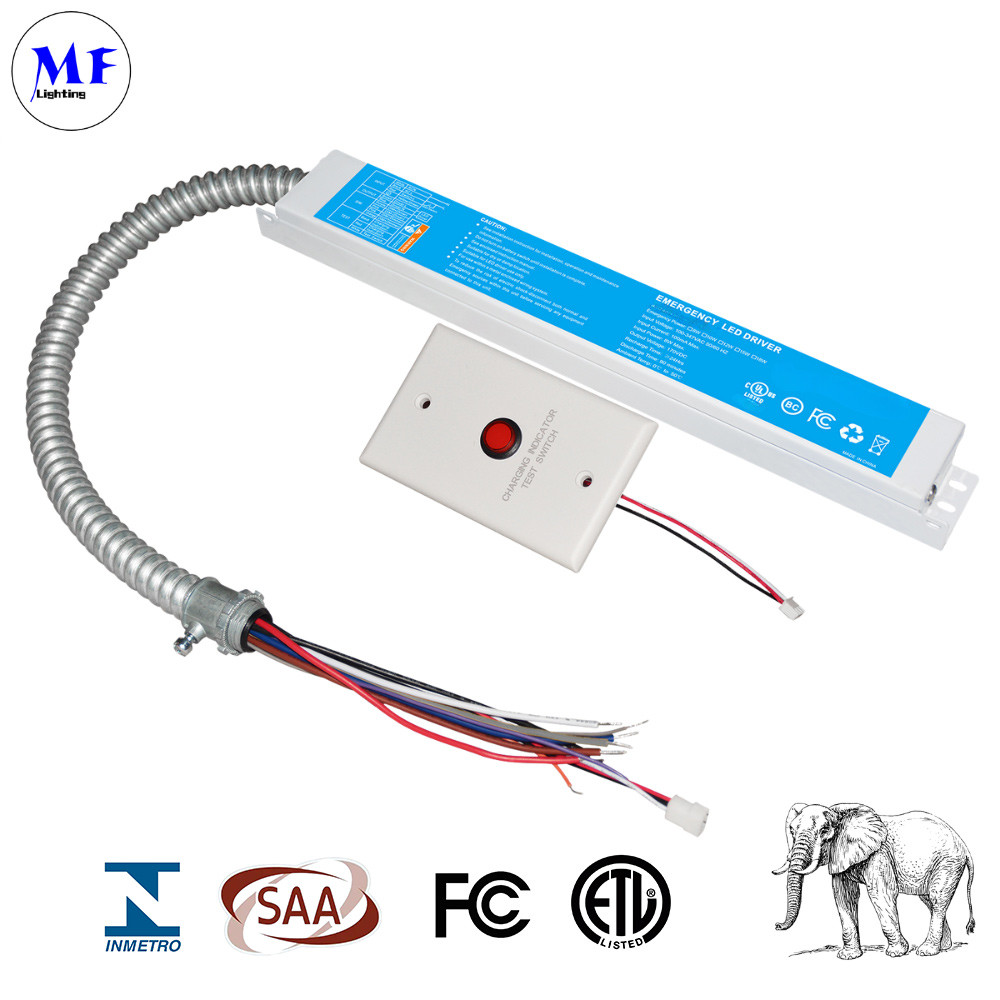

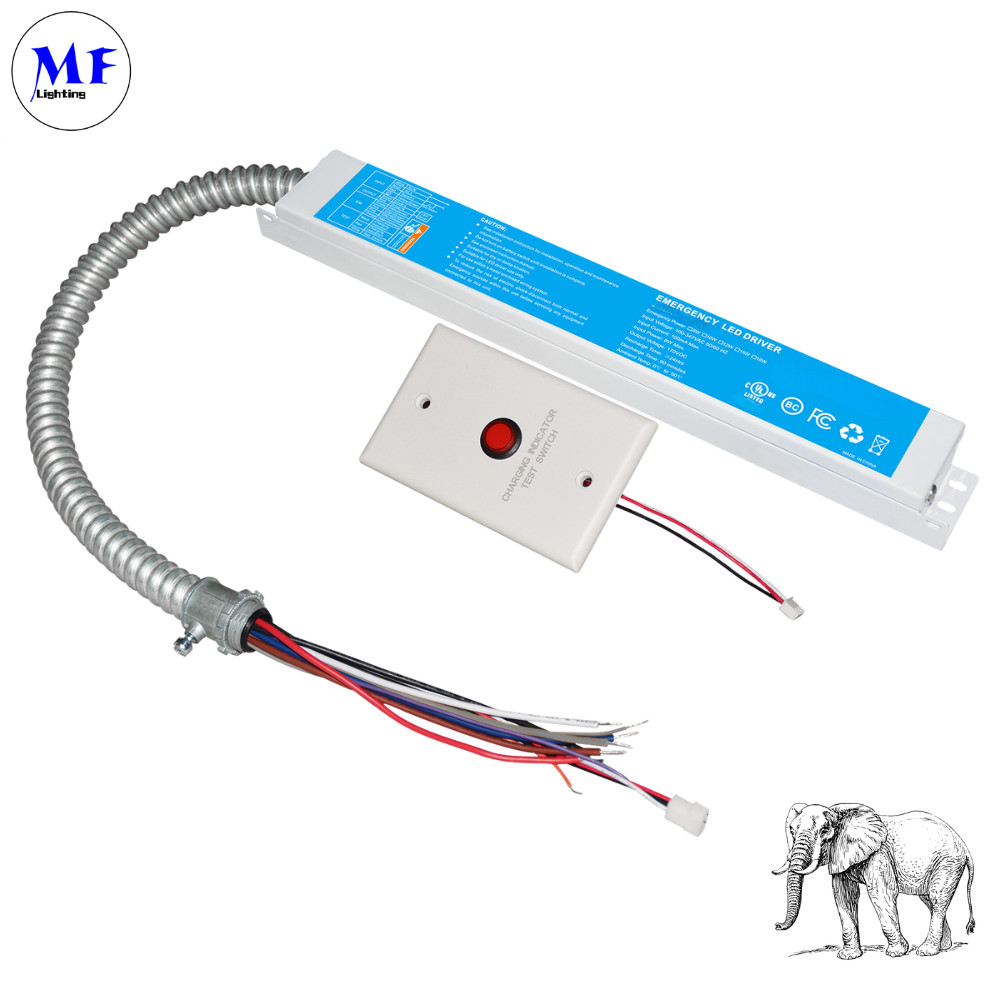

دکمه تست
0S
0S

​

اندازه های مختلف

​

شماره مدل	تولید ولتاژ	وضعیت اضطراری قدرت	باتری نوع
MF-EM-15W-170	170Vdc	15W	لیتیوم یون 2500mAh-14.8V
MF-EM-25W-170		25 وات	لیتیوم یون 4400mAh-14.8V
MF-EM-30W-170		30 وات	لیتیوم یون 5200mAh-14.8V
MF-EM-40W-170		۴۰ وات	لیتیوم یون 5000mAh-18.5V

​

​خودآزمایی
این شامل یک مدار کنترل / نظارت است که یک بار در ماه یک آزمایش تخلیه 30 ثانیه ای و یک بار در سال انجام می شود.واحد یک شکست برق AC شبیه سازی و به طور خودکار به حالت اضطراری تغییر. در طول آزمایش معمول واحد نظارت بر عملکرد بار LED، ولتاژ باتری، و مدت اضطراری، اگر واحد تشخیص هر گونه مشکلات، شاخص به سرعت درخشان خواهد شد

نمودار سیم کشی

اتصالات اصلی AC
نشان می دهد سیم کشی اساسی برای ورود مستقیم قدرت AC (100-347V) به راننده اضطراری
شامل اتصالات خنثی (AC-N) و خطی (AC-L) با زمین گیری مناسب است
یکپارچه سازی سیستم دیمر 0-10 ولت
نشان دهنده اتصال با رانندگان LED 0-10V قابل تنظیم است
جزئیات سیم کشی برای خطوط کنترل dim+ ( بنفش) و dim- ( صورتی)
عملکرد اضطراری را حفظ می کند در حالی که کنترل کمر را فعال می کند
سازگاری ضخیم کننده TRIAC
نشان دهنده سیم کشی برای سیستم های کمرنگ (TRIAC)
نشان می دهد اتصال مناسب سیم های گرم (سیاه) ، بار (قرمز) و خنثی (سفید)
شامل الزامات زمین گیری برای کاهش سر و صدا
تنظیمات کنترل سوئیچ دیواری
فراهم می کند پیکربندی سیم کشی کنترل روشن / خاموش ساده
قابلیت عملیات اضطراری را حفظ می کند
نشان می دهد سیم کشی مناسب پا برای عملکرد قابل اعتماد
یکپارچه سازی سنسور DC12V
جزئیات اتصال حسگر ولتاژ پایین (12V DC)
نشان دهنده سیم کشی قدرت سنسور و رابط کنترل کمرنگ
نشان دهنده نگهداری از نور اضطراری
استفاده از سنسور AC120V
شامل نصب سنسور ولتاژ خط
نشان دهنده سیم کشی مناسب بار سنسور است
شامل محافظ مدار عملیات اضطراری

اندازه گیری

درخواست

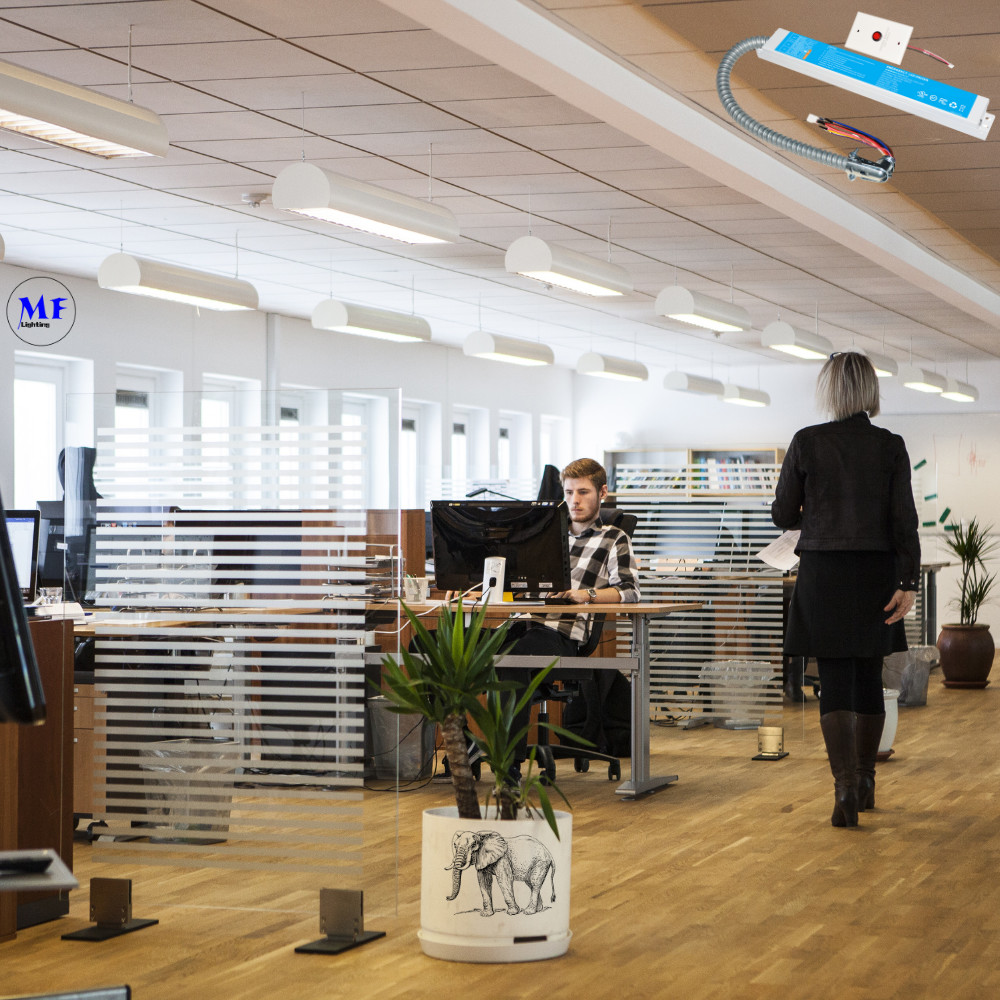

1ساختمان های تجاری و اداری
سناریو: چراغ های اضطراری در راهروها، پله ها و نشانه های خروج.
پیکربندی: به طور معمول از نمودار 2 (موبایل دیواری) یا نمودار 4 (موبایل دیواری غیر ضخیم) برای کنترل ساده روشن / خاموش استفاده می کند.
چرا؟ اطمینان از انطباق با مقررات ایمنی (UL924) در حالی که روشنایی را در هنگام قطع برق حفظ می کند.
2فروشگاه های خرده فروشی و سالن های نمایش
سناریو: چراغ LED قابل تنظیم برای تنظیم محیط.
پیکربندی: از نمودار 1 (0-10V Dimmer) یا نمودار 5 (DC12V Sensor) برای کنترل صاف کم رنگ استفاده می کند.
چرا؟ اجازه تنظیم روشنایی در حالی که تضمین عملکرد نور اضطراری.
3تئاتر، هتل و رستوران
سناریو: روشنایی حالت با پشتیبانی اضطراری
پیکربندی: از نمودار 3 (TRIAC Dimmer) برای سازگاری کم رنگ شدن فاز برش استفاده می کند.
چرا؟ از ضخيم کننده هاي ديواري سنتي پشتیبانی ميکنه در حالي که برق اضطراري فراهم ميکنه.
4تاسیسات صنعتی و انبار
سناریو: روشنایی بخش بالا با عملیات اضطراری.
پیکربندی: از نمودار 6 (سینسور AC120V) برای روشنایی فعال شده توسط حرکت استفاده می کند.
چرا؟ کارایی انرژی را با کنترل سنسور افزایش می دهد در حالی که الزامات ایمنی را برآورده می کند.
5خانه های مسکونی و هوشمند
سناریو: روشنایی اضطراری در راهروها یا مناطق حیاتی.
پیکربندی: برای اتوماسیون از نمودار 2 (موبایل دیواری) یا نمودار 5 (سینسور DC12V) استفاده می کند.
چرا؟ یکپارچه سازی با سیستم های روشنایی خانه را در حالی که اطمینان از ایمنی فراهم می کند.
