کیت درایور اضطراری LED IP20 برای نور اضطراری، بالاست برای چراغ ضد رطوبت، چراغ پایین، چراغ سقفی، چراغ سوله ای

توضیحات محصول

کیت درایور اضطراری LED IP20 برای نور اضطراری بالاست برای چراغ های سه گانه، چراغ های پایین، چراغ سقفی، چراغ های خلیج بالا

توضیحات محصول

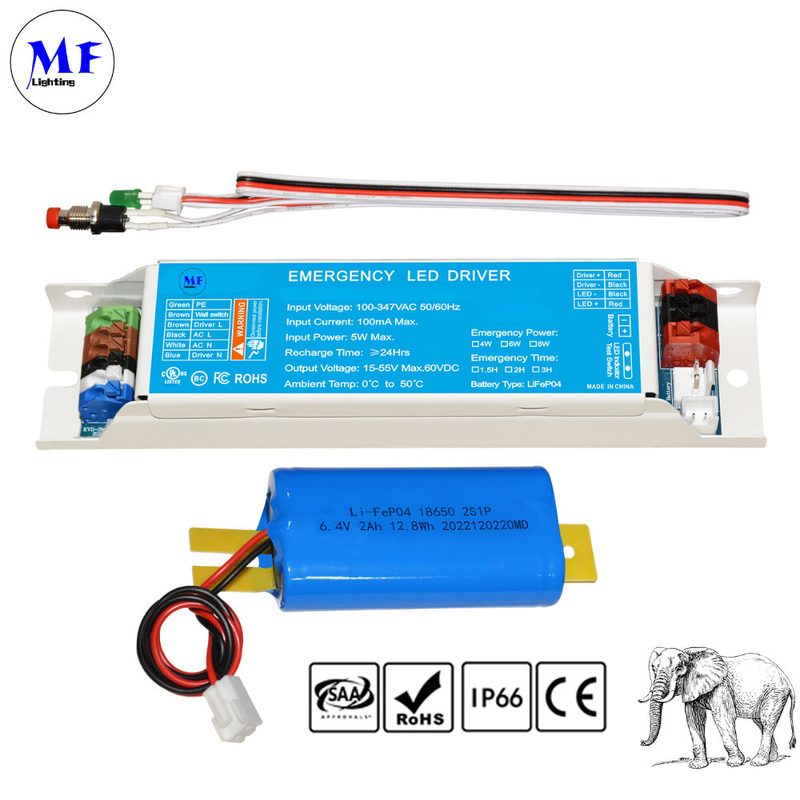

درایور اضطراری LED MF-SM-xxW-8W یک راه حل پشتیبان برق دارای گواهی UL924/CSA است که دارای باتری LiFePO4 3000mAh با بیش از 2000 چرخه و محافظت های جامع است. این دستگاه از ورودی 100-347VAC پشتیبانی می کند، خروجی 6W/8W (15-55VDC/60-240VDC) را با زمان اجرا ≥1.5H ارائه می دهد و در محیط های 0°C-60°C کار می کند. این واحد شامل نشانگرهای LED هوشمند، آزمایش خودکار فصلی و شبیه سازی اضطراری دستی است که توسط یک گارانتی 5 ساله برای کاربردهای روشنایی تجاری/صنعتی پشتیبانی می شود.


ایمنی و انطباق تایید شده
با رعایت استانداردهای ایمنی UL924 و CSA C22.2 NO.141 با انطباق RoHS، عملکرد قابل اطمینان را در کاربردهای روشنایی حیاتی تضمین می کند.

فناوری باتری پیشرفته
دارای باتری LiFePO4 3000mAh با ظرفیت بالا با بیش از 2000 چرخه شارژ و محافظت جامع در برابر شارژ بیش از حد، تخلیه بیش از حد و اتصال کوتاه است.

سازگاری برق جهانی
از محدوده ولتاژ ورودی گسترده (100-347VAC) با گزینه های خروجی دوگانه (15-55VDC/60-240VDC) پشتیبانی می کند و آن را با پیکربندی های مختلف روشنایی سازگار می کند.

عملکرد و نظارت هوشمند
نشانگرهای LED یکپارچه، به روز رسانی های وضعیت واضحی را ارائه می دهند، در حالی که آزمایش های خودکار فصلی و دکمه تست دستی، قابلیت اطمینان مداوم سیستم را تضمین می کنند.

بادوام و سازگار با نگهداری
طراحی شده برای محیط های سخت (عملکرد 0°C-60°C) با حداقل نیاز به نگهداری، پشتیبانی شده توسط یک گارانتی 5 ساله پیشرو در صنعت.

ویژگی ها

بیشتر استانداردهای ایمنی برای روشنایی را رعایت کنید
استاندارد CSA C22.2 NO.141 UL924
باتری فسفات آهن لیتیوم خارجی
محافظت های باتری: محافظت از شارژ بیش از حد، محافظت از تخلیه بیش از حد، محافظت از اتصال کوتاه
نشانگر حالت های کاری مختلف را نشان می دهد
باتری ها 2000 چرخه استاندارد CH و استاندارد DCH را برآورده می کنند
مطابق با RoHS

مشخصات فنی:

ولتاژ ورودی جهانی:	100-347Vac 50/60Hz
جریان ورودی AC:	حداکثر 100 میلی آمپر
توان ورودی AC:	حداکثر 5.0 وات
جریان شارژ باتری:	250 میلی آمپر
زمان شارژ:	≥24 ساعت
جریان و ولتاژ خروجی:	15-55VDC/60-240VDC
زمان اضطراری:	≥1.5H
باتری:	Li-Fep04 2000mAh-6.4V
توان خروجی:	8W
گارانتی کامل:	5 سال
دمای نامی محیط:	Li-Fep04 0°C تا 60°C (32°F تا 104°F)

  نمودار سیم کشی

سیستم کدگذاری رنگی استاندارد
سبز/زرد: اتصال زمین حفاظتی (PE)
آبی: ورودی خنثی (AC N)
قهوه ای/مشکی: ورودی زنده (AC L)
قرمز/مشکی: خروجی اضطراری به آرایه LED

ادغام مدار دوگانه
به طور همزمان به برق اصلی (AC L/N) و درایور اضطراری متصل می شود
مسیرهای جداگانه ای را برای عملکرد عادی و اضطراری حفظ می کند

اتصالات رابط درایور
ترمینال های اختصاصی برای ورودی درایور LED (Driver L/N)
خروجی های مدار اضطراری به وضوح مشخص شده (Driver +/-)

نقاط اتصال بار
ترمینال های مثبت/منفی برای آرایه LED (LED +/-)

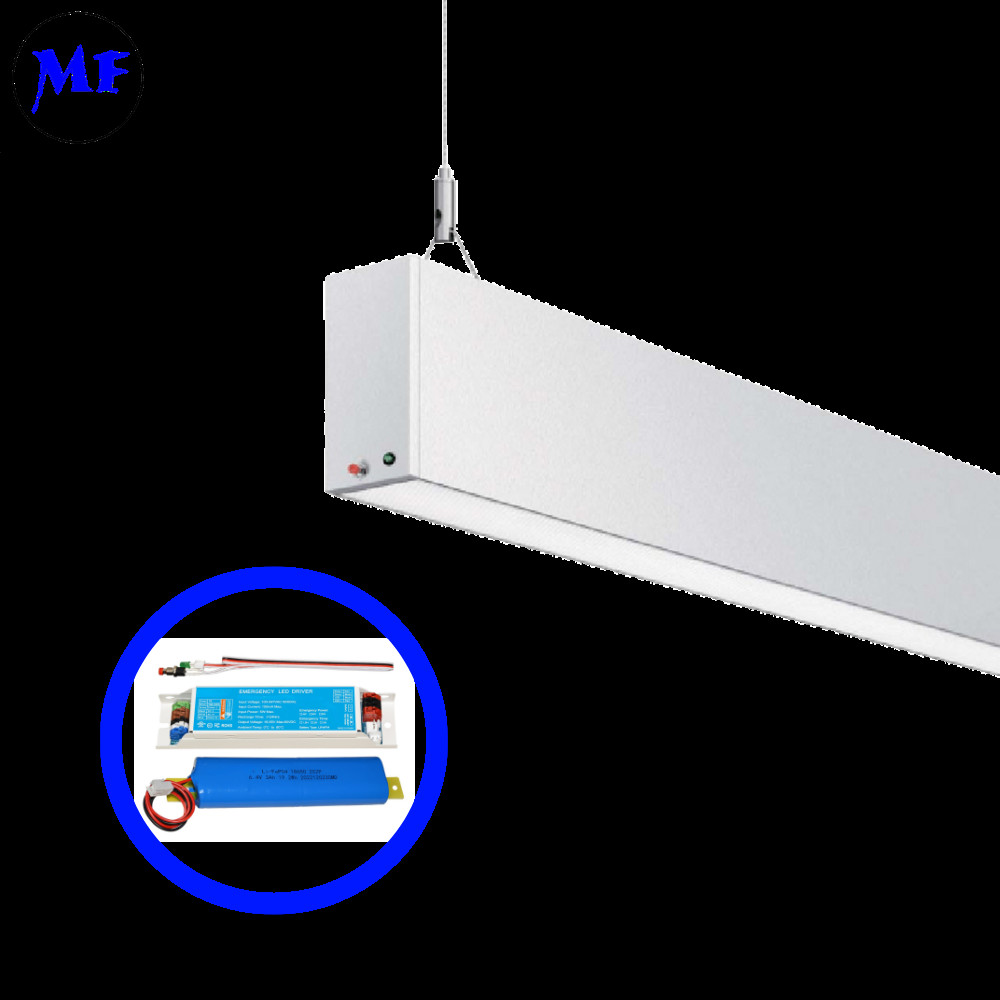

طراحی شده برای اتصال مستقیم به وسایل روشنایی

طرح منطبق با ایمنی
جداسازی مناسب مدارهای AC و DC
شناسایی واضح تمام نقاط اتصال مطابق با استانداردهای IEC

پیکربندی فیزیکی
طراحی بلوک ترمینال یکپارچه
مقررات کاهش فشار برای سیم کشی

اندازه گیری

 وضعیت LED و دکمه تست

نشانگر LED
الگوی تنفس سبز: حالت شارژ
سبز ثابت: باتری کاملاً شارژ شده است
قرمز چشمک زن: خرابی به شرح زیر
قرمز یک بار در ثانیه چشمک می زند: باتری متصل نیست
باتری معیوب است
قرمز چهار بار در ثانیه چشمک می زند: خرابی بار در حالت اضطراری، مدار باز/اتصال کوتاه
دکمه تست
1: 0S2: در شرایط اضطراری شبیه سازی شده، یک بار فشار کوتاه دهید تا خارج شوید و به حالت شارژ عادی بازگردید
3: 0S تست خودکار فصلی
هنگامی که درایور اضطراری روشن است، هر 180 روز±1 روز به طور خودکار وارد حالت اضطراری می شود، مدت زمان اضطراری تا زمانی که باتری تخلیه شود، سپس به وضعیت روشن شدن باز می گردد.

 دستورالعمل های نصب

1: اگر برای اولین بار استفاده می شود یا پس از تخلیه بیش از حد وارد حالت کار عادی نمی شود، لازم است برق اصلی را وصل کنید تا منبع تغذیه اضطراری فعال شود و آن را به مدت 24 ساعت شارژ کنید. لطفاً از باتری اضطراری اصلی ارائه شده استفاده کنید
2: هنگام نصب و استفاده از آن، لطفاً آن را از منابع حرارتی دور نگه دارید و فقط در محدوده دمای کاری مشخص شده از آن استفاده کنید.
3: باید در محیطی خنک و خشک نگهداری شود.
4: پس از نگهداری طولانی مدت، حداقل هر 6 ماه یک بار در صورت نیاز شارژ کنید.
5: تست درایور اضطراری باید بیشتر از 1 دقیقه باشد، دکمه تست را مکرراً فشار ندهید.

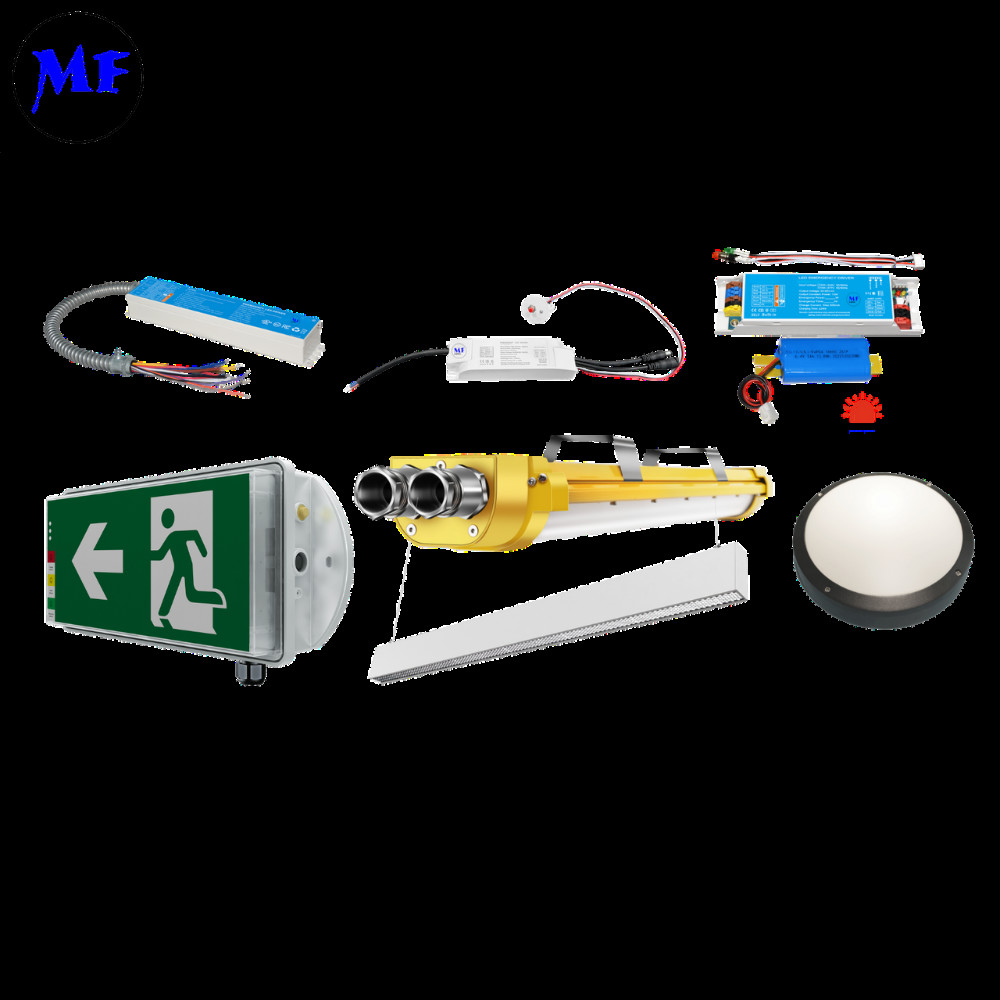

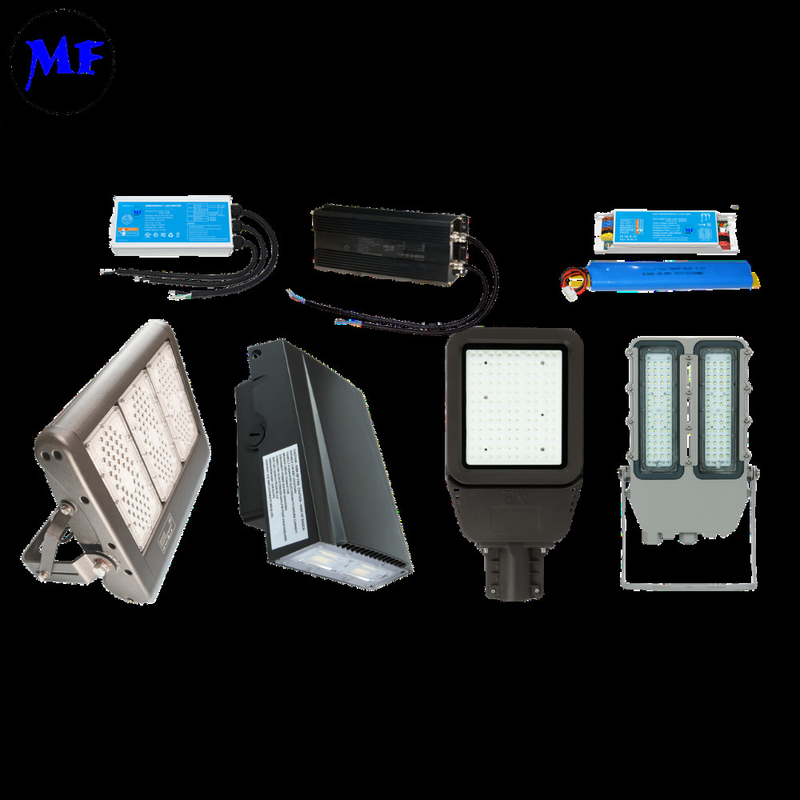

 کاربرد

کاربرد:

فضاهای تجاری
مراکز خرید، دفاتر و فروشگاه های خرده فروشی که به روشنایی اضطراری مطابق با UL924 برای تخلیه ایمن نیاز دارند.
مراقبت های بهداشتی و آموزش
بیمارستان ها و مدارسی که به روشنایی پشتیبان قابل اعتماد در مناطق حیاتی نیاز دارند.
تاسیسات صنعتی
انبارها و کارخانه هایی که به عملکرد 0-60 درجه سانتیگراد با دوام با زمان اجرا 1.5 ساعت نیاز دارند.
زیرساخت های حمل و نقل
فرودگاه ها و متروهایی که در آن روشنایی اضطراری خودکار اجباری است.
مکان های مهمان نوازی
هتل ها و مراکز همایش که به سیستم های اضطراری نامحسوس و با کارایی بالا نیاز دارند.
