بالاست اضطراری برای چراغ هراس IP20، بالاست اضطراری اینورتر، کیت چراغ اضطراری، درایور اضطراری LED برای چراغ ضد رطوبت، چراغ پایین‌تاب، چراغ سقفی

توضیحات محصول

بالاست نور اضطراری IP20، بالاست اضطراری، اینورتر، کیت نور اضطراری، درایور اضطراری LED برای نور ضد رطوبت، نور پایین، نور سقفی

توضیحات محصول

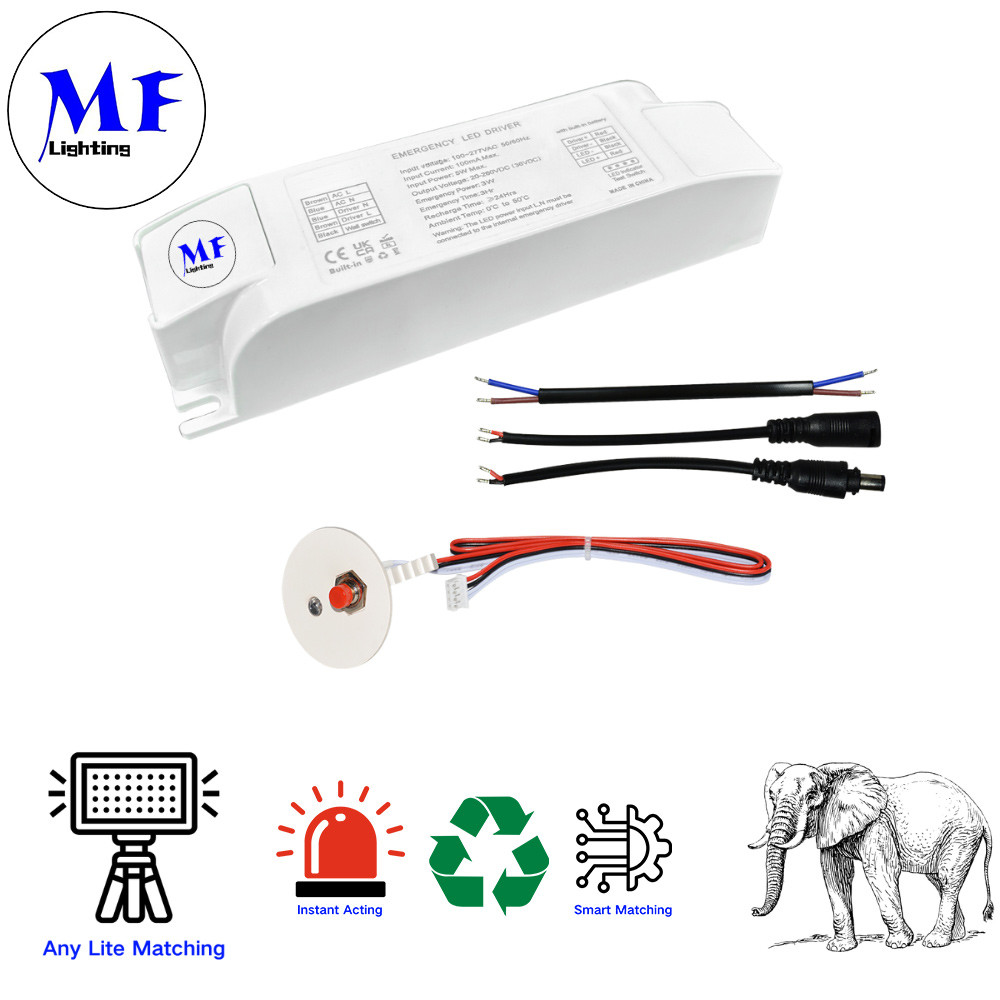

درایور اضطراری LED MF-188X یک راه‌حل جمع و جور (115×85×28 میلی‌متر) سازگار با Li-FePO4 است که توان اضطراری 3 وات/3 ساعت را با جریان آماده به کار صفر ارائه می‌دهد. این دستگاه با داشتن حفاظت چندگانه (شارژ/دشارژ/اتصال کوتاه)، تشخیص بصری را از طریق نشانگرهای LED ارائه می‌دهد و از آزمایش دستی به علاوه چرخه‌های خودآزمایی خودکار 180 روزه پشتیبانی می‌کند. این واحد با درجه IP20 تا 75 درجه سانتی‌گراد کار می‌کند، استانداردهای IEC/EN را برآورده می‌کند و به شارژ اولیه 24 ساعته با شارژ مجدد 6 ماهه نیاز دارد. این درایور با راندمان انرژی (ورودی <5 وات) با ظرفیت باتری 4000 میلی‌آمپر ساعتی و حفاظت الکتریکی قوی 3000 ولت، روشنایی اضطراری قابل اعتمادی را تضمین می‌کند.

حفاظت هوشمند:
محافظت در برابر شارژ/دشارژ بیش از حد، اضافه بار و اتصال کوتاه
تخلیه آماده به کار صفر:
جریان استاتیک 0 میکروآمپر در هنگام خاموش بودن
تشخیص پیشرفته:
نشانگرهای LED برای شارژ (سبز)، خطاها (چشمک زن قرمز) و وضعیت اضطراری
آزمایش انعطاف‌پذیر:
شبیه‌سازی اضطراری دستی (10 ثانیه)، خودآزمایی نیمه سالانه خودکار (چرخه 180 روزه)
طراحی مقاوم:
دارای درجه IP20، تحمل 75 درجه سانتی‌گراد، مطابق با استانداردهای IEC/EN
کاربرد:
به شارژ اولیه 24 ساعته، شارژ مجدد ذخیره‌سازی 6 ماهه و مدت زمان آزمایش >1 دقیقه نیاز دارد. 3 سال گارانتی.

ویژگی‌ها

تشخیص خودکار
خروجی اضطراری با توان ثابت
مناسب برای اتصالات LED با درایور LED خارجی
باتری خارجی، Li-ion/Li-FePO4/Ni-CD
با عملکرد چند حفاظتی؛
محافظت از شارژ بیش از حد باتری؛
محافظت از دشارژ بیش از حد باتری؛
محافظت از اضافه بار خروجی؛
محافظت از اتصال کوتاه.
کلید تست جانبی و نشانگر LED
در حالت خاموش بودن، برای اتصال به باتری، جریان استاتیک در ترمینال باتری 0uA است

مشخصات فنی:

​

ولتاژ ورودی	220-240Vac، 50/60Hz
جریان ورودی	0.003A حداکثر @230Vac
توان ورودی	<5.0W
ضریب توان	≥0.5 @230 Vac
شارژ باتری	350mA حداکثر
زمان شارژ باتری	≤24 حداکثر
ولتاژ خروجی اضطراری	DC25-185V حداکثر. 200VDC
توان اضطراری	3W
زمان اضطراری	3H
باتری	Li-FePO4/26650/4000mAh-3.2V
دمای ذخیره‌سازی	-20-40ºC
استحکام الکتریکی	3000Vac، 5mA (ورودی به خروجی)
رتبه IP	IP 20
حداکثر دمای پوسته	75ºC
گارانتی	3 سال
استاندارد مربوطه	IEC 61347-2-7 / IEC 61347-1 / EN55015

​

نمودار سیم‌کشی

• ورودی AC: سیم‌های قهوه‌ای (فاز) و آبی (نول) برای منبع تغذیه 220-240 ولت

• اتصال LED: ترمینال‌های قرمز (مثبت) و مشکی (منفی) برای خروجی LED

• باتری: سیم‌های شارژ اختصاصی (رنگ مشخص نشده) برای اتصال باتری Li-FePO4

• کنترل سوئیچ: شامل ادغام کلید دیواری

• مشخصات سیم: از کابل‌های 0.5-1.5 میلی‌متر مربع با طول لخت کردن 7-8 میلی‌متر استفاده می‌کند

اندازه

​وضعیت دکمه LED و تست

نشانگر LED
الگوی تنفس سبز: حالت شارژ
سبز ثابت: باتری کاملاً شارژ شده است
قرمز چشمک زن: خرابی به شرح زیر
قرمز یک بار در ثانیه چشمک می‌زند: باتری متصل نیست
باتری معیوب است
قرمز چهار بار در ثانیه چشمک می‌زند: خرابی بار در حالت اضطراری، مدار باز/اتصال کوتاه
دکمه تست
1: 0S 2: در شرایط اضطراری شبیه‌سازی شده، یک بار فشار کوتاه دهید تا خارج شوید و به حالت شارژ عادی بازگردید
3: 0S خودآزمایی فصلی
هنگامی که درایور اضطراری روشن است، هر 180 روز±1 روز به طور خودکار وارد حالت اضطراری می‌شود، مدت زمان اضطراری تا زمانی که باتری تخلیه شود، سپس به وضعیت روشن شدن باز می‌گردد.

​دستورالعمل‌های نصب

1: اگر برای اولین بار استفاده می‌شود یا پس از تخلیه بیش از حد وارد حالت کار عادی نمی‌شود، لازم است برق اصلی را وصل کنید
برای فعال کردن منبع تغذیه اضطراری و شارژ آن به مدت 24 ساعت. لطفاً از باتری اضطراری اصلی ارائه شده استفاده کنید
2: هنگام نصب و استفاده از آن، لطفاً آن را از منابع حرارتی دور نگه دارید و فقط استفاده کنید
آن را در یک محدوده دمای کاری مشخص.
3: باید در محیطی خنک و خشک نگهداری شود.
4: پس از نگهداری طولانی مدت، حداقل هر 6 ماه یک بار در صورت نیاز شارژ کنید.
5: آزمایش درایور اضطراری باید بیش از 1 دقیقه باشد، دکمه تست را مکرراً فشار ندهید.

​کاربرد

کاربرد:
مدرسه، بیمارستان، مترو، ایستگاه قطار، مرکز خرید، سوپرمارکت، فرودگاه، اداره، کارخانه، هتل، زیرزمین، پارکینگ، مکان عمومی
