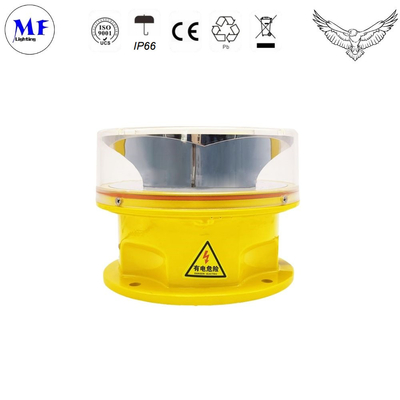

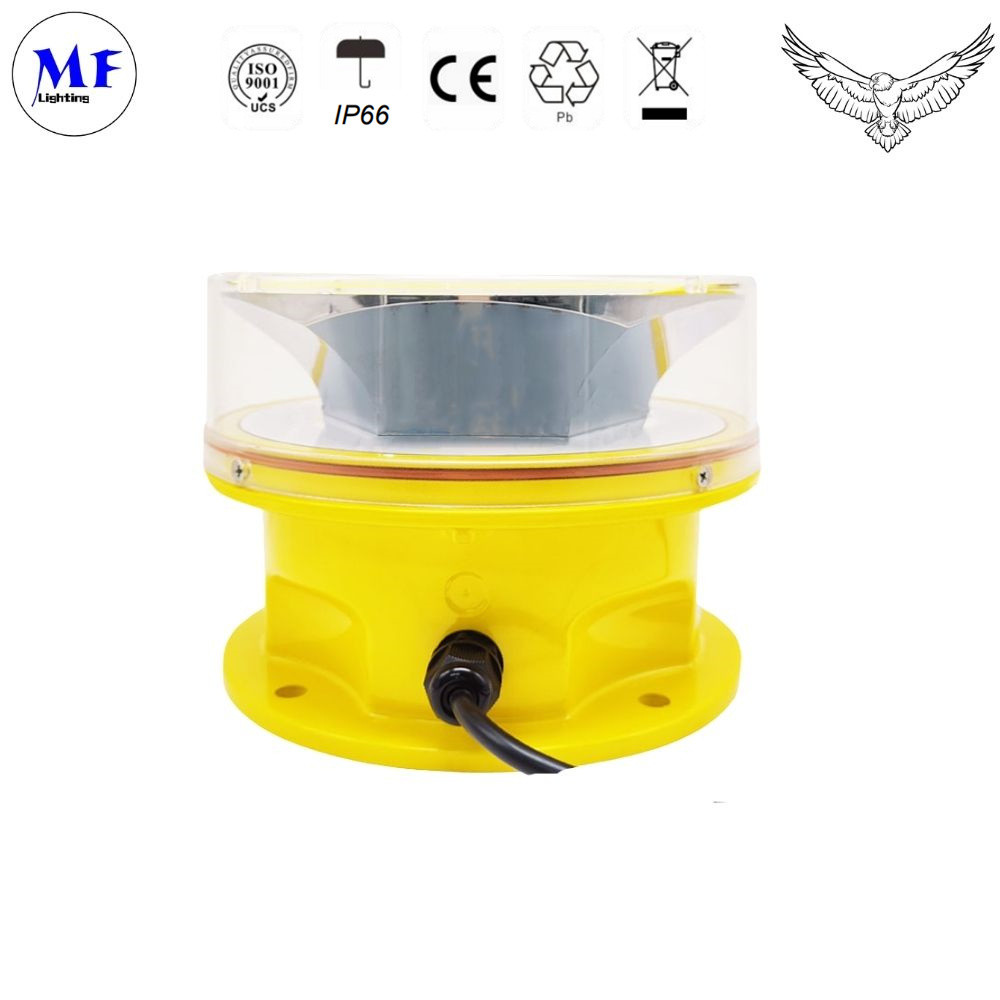

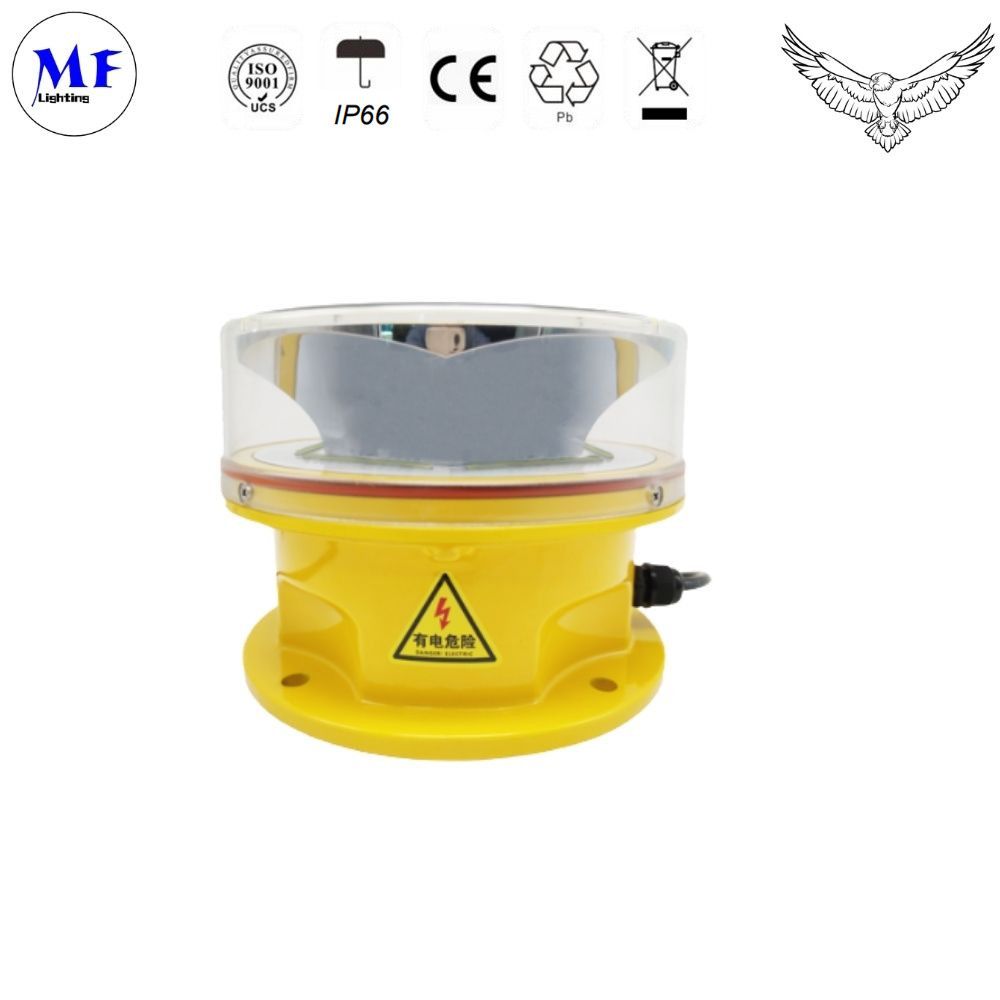

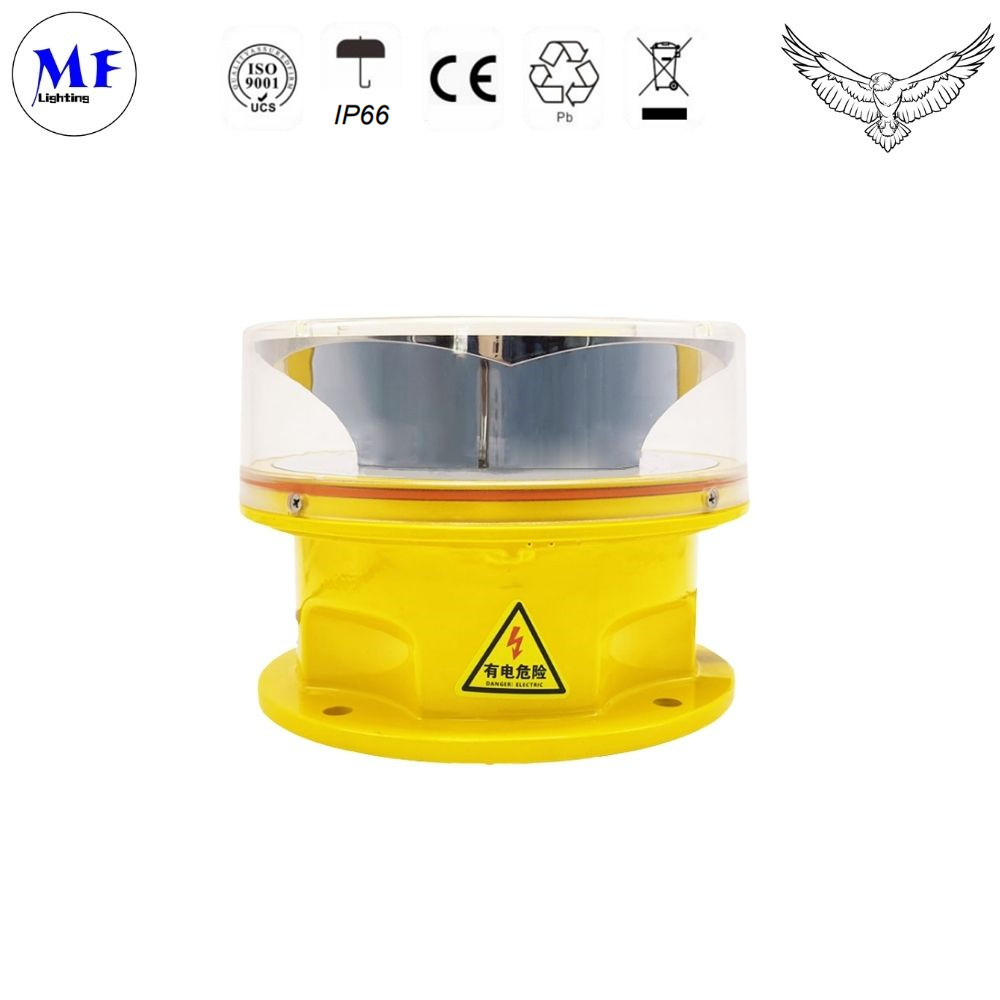

قرمز IP66 ICAO نوع B L864 چراغ مانع هوایی LED برای برج بلند ساختمان فرودگاه

توضیحات محصول

• ضمیمه 14 ICAO جلد 1، نسخه هفتم، 2016، جدول 6.3 متوسط

  نور مانع نوع B
• FAA L-864



  ویژگی ها

  برق



  1.CREE LED با شدت فوق العاده بالا به عنوان منبع نور صرفه جویی در قدرت
  مصرف و نگهداری از نور مهتاب یا هالوجن
  2. لامپ منبع برق در DC ((12V، 24V، 48V) یا AC ((110-240VAC)

  ​​​

جسمانی​

1طراحی منحصر به فرد و بازتاب دهنده پلی کربنات محافظت شده از UV برای نور همگرا
2. حفاظت از ماوراء بنفش پودر پوشانده رنگ زرد روشن پایه ایجاد دید بهتر
3مواد پایه آلومینیوم ریخته گری است که دارای مقاومت قوی در برابر خوردگی، محافظت از شوک و ارتعاش است.
4.دریچه ویژه نصب شده در زیر پایه برای اطمینان از هوا می تواند از طریق عبور اما آب اجتناب می شود، به طوری که کل دمای نور نخواهد بود بالا

طراحی سیستم​​

1.فوتوزل داخلی برای کار در روز / شب ((عمل از غروب تا طلوع آفتاب)
2محافظت از موج و رعد و برق

اختیاری

1. تماس خشک خروجی هشدار برای نظارت از راه دور
2.سرعت فلش قابل تنظیم کاربر ((20، 30، 40، 60 فلش در دقیقه)
3. LED مادون قرمز برای خلبان با استفاده از NVG

ویژگی های نور

​​

منبع نور	چراغ LED با شدت بالا CREE
رنگ های موجود	قرمز ((رنگ ديگر اختیاري است)
شدت ((cd)	≥2000cd
خروجی افقی ((درجات)	360
انحراف عمودی ((درجات)	3
ویژگی های فلش	۲۰ تا ۶۰ بار در دقیقه ((تنظیم کارخانه: ۲۰fpm)
حالت کار	از غروب تا طلوع آفتاب به طور خودکار به عنوان استاندارد
تجربه زندگی LED ((ساعت)	>100000

ویژگی های الکتریکی​

ولتاژ کار	DC ((12V، 24V، 36V، 48V) یا AC ((110-240VAC)
قدرت لحظه ای	۴۰ وات
قدرت متوسط	3W ((20fpm)
صاعقه	IEC61000-4-5 L- N ±3kV، IEC61000-4-5 L- PE ±6kV، IEC61000-4-5 N- PE ±6kV
الکترواستاتیک	IEC61000-4-2 تخلیه تماس 8kV
حفاظت از مدار	یکپارچه

​

ویژگی های فیزیکی​

مواد بدن	پلی کربنات محافظت شده از اشعه UV
مواد پایه	آلومینیوم پودری

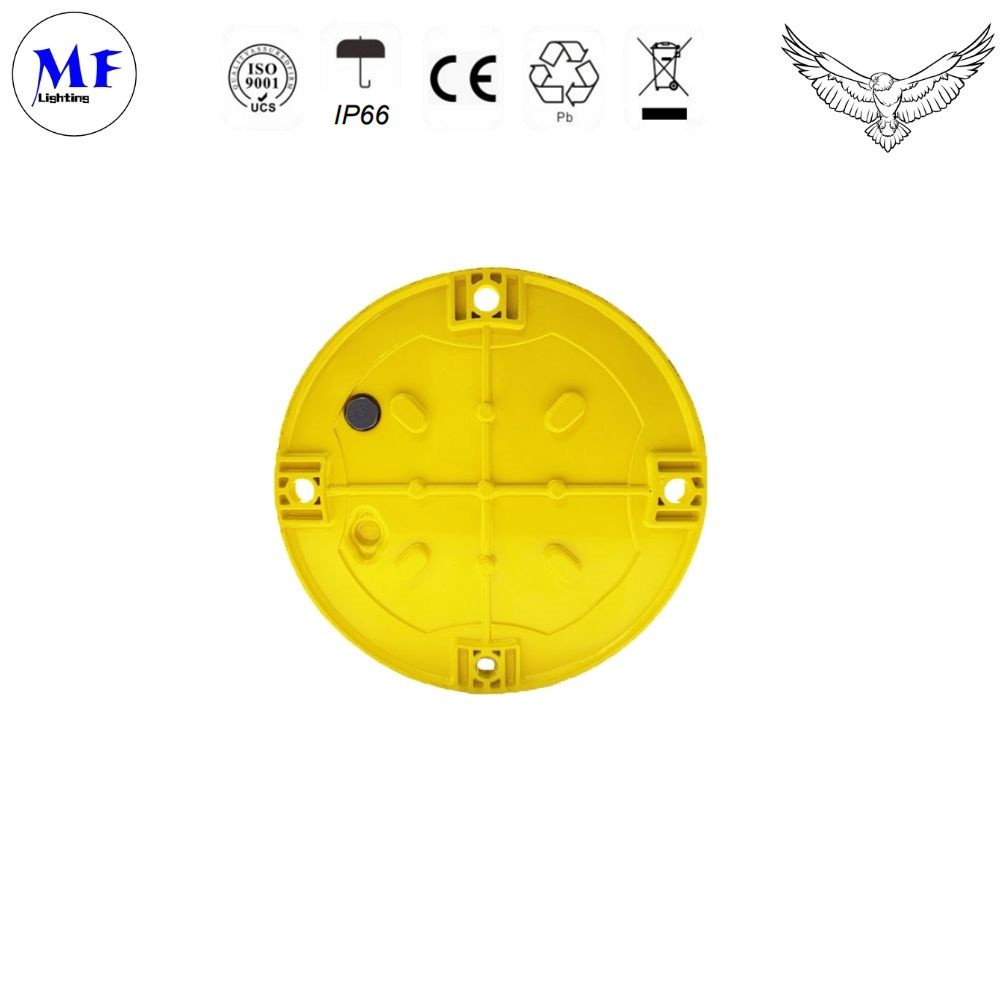

نصب	190*190*θ12
ابعاد ((ملی متر)	229*229*168
وزن ((کیلوگرم)	2.5
امید به زندگی محصول	بیشتر از 10 سال

​

عوامل محیطی

دمای محیط ((°C)	-40 تا 65
دمای نگهداری ((°C)	-55 ~ 70
رطوبت	10-95٪ RH ((بدون تهویه)
سرعت باد	240 کيلومتر در ساعت
ضد آب	IP66





رعایت

ICAO	ضمیمه 14 جلد 1، "طراحی و طراحی فرودگاه نسخه هفتم عملیات جولای 2016، جدول 6.3 چراغ خنثی قرمز نوع B با شدت متوسط
هواپیمایی	L-864



گزینه های موجود

نرخ فلش کردن

LED سازگار با NVG ((گگ های بینایی شب)

آژیر تماس خشک ((NO COM NC)

همگام سازی GPS در حال چرخش

ارتباطات RS485

تپه بازدارنده پرندگان

پیکربندی

مدل	قدرت ورودی	نرخ فلاش	رنگ لنز	سلول های فتو	آژیر تماس خشک	همگام سازی GPS در حال چرخش	کنترل
MF-LI-B2	110-240Vac&48dc 12Vdc 24Vdc 36Vdc	ثابت 20FPM 60FPM 40FPM 30FPM	قرمز روشن	نه	زنگ خطر نداره	بدون SYNC GPS SNYC	برای استفاده انفرادی با کنترل کننده استفاده می شود











نمودار سیم کشی









این ال ای دی متوسط شدت نوع B L864 هواپیمایی

مانع نور قرمز درخشان که برای علامت گذاری طراحی شده است

که ارتفاعش بيشتر از 45 متر باشه

CREE LED با شدت فوق العاده بالا برای منبع نور استفاده می شود

تجربه طول عمر و عملکرد خوب را تضمین می کند.

از بازتابگر طراحی شده خود برای همگرایی نور استفاده می شود، که

می تواند به شدت نور استاندارد با کمتر از

مصرف برق
